不少人對共模電感的問題都存在疑惑，為什么共模電感容易受到干擾？干擾產生的原因是什么呢？現在谷景電子就來簡單介紹一下共模電感的原理和制作時要滿足的條件。

共模電感常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。
共模干擾是EMC所面臨解決的大問題，共模電感是我們解決共模干擾有力的元件。

共模電感是兩個線圈繞在同一鐵芯上，且繞制相反、匝數和相位都相同。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電感電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘?hào)無影響。

一、共模電感干擾產生的原因？

共模干擾中的干擾是起源于同一電源線路之中，如同一線路中工作的電機，開關電源,可控硅等，他們?cè)陔娫淳€上所產生的干擾就是共模干擾。那么是如何影響設備呢？共模干擾是直接作用在設備兩端的,直接影響設備工作，甚至破壞設備。 ( 表現為尖峰電壓,電壓跌落及中斷。)

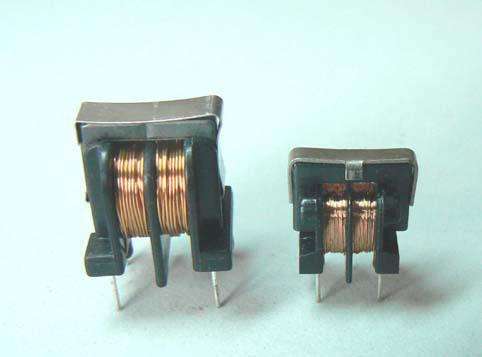

共模電感

二、共模電感在制作時應滿足以下要求：

1)、繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

2)、當電感線圈流過瞬時大電流時，磁芯不要出現飽和。

3)、線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

4)、線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

通常情況下，選擇時注意考慮差模阻抗對信號的影響，要關注差模阻抗，特別注意高速端口。另外應該注意濾波的頻段，共模阻抗越大越好，所以我們?cè)谶x擇共模電感時要看器件的詳細資料，主要根據阻抗頻率曲線選擇。
